USCG Disetujui IMO MEPC.279(70) Standar 500m3/h Sistem Pengolahan Air Balast Laut BWTS
-
StandardIMO MEPC.279(70)
-
Capacity100-3200m3/h
-
Core ComponentsUV Reactor, Filter, Sensors, Sampling devices
-
Treatment TypeFiltration + UV
-
Working Temp.0-55 Degree
-
Disinfection TypeUV
-
TypeExplosion Proof
-
Place of OriginChina
-
Nama merekGH
-
SertifikasiCCS, BV, ABS, RMRS, USCG, DNV-GL
-
Model Number500m3/h Ballast Water Treatment System
-
Minimum Order Quantity1 Set
-
HargaNegotiable
-
Packaging DetailsPlywood Box
-
Delivery Time15-60 Days
-
Payment TermsL/C, T/T
-
Supply Ability60 Sets Per Month
USCG Disetujui IMO MEPC.279(70) Standar 500m3/h Sistem Pengolahan Air Balast Laut BWTS
Pengantar Produk
Sistem Pengolahan Air Ballast Laut 500m3/h BWTS menggunakan filter backwash otomatis penuh canggih,dengan teknologi radiasi UV tekanan menengah yang sangat efisien untuk mencapai pengolahan air balast kapal secara online. LS BWMS telah disetujui sesuai dengan MEPC.300(72) alias G8 baru dan Kode BWMS oleh China Classification Society (CCS) dan sepenuhnya memenuhi standar pembuangan D-2.
Sistem Pengolahan Air Ballast Laut 2500m3/h BWTS menawarkan operasi sederhana dan pemeliharaan sederhana, kontrol otomatis dua arah (lokal dan jarak jauh), antarmuka yang ramah, dan manipulasi yang mudah.Sistem ini dalam desain unit-modular dengan kisaran kapasitas dari 150~3000m3/h, sehingga memungkinkan instalasi yang fleksibel dan sederhana pada kapal bertonase kecil sementara instalasi beberapa unit yang dirakit pada kapal bertonase besar.Sistem ini juga cocok untuk kapal tua dengan ruang sempit.
Metode penyaringan ditambah radiasi UV tidak mengambil kontaminasi tambahan tanpa menambahkan atau menyimpan bahan kimia.Seluruh sistem benar-benar tertutup dalam operasi sehingga tidak menyebabkan bahaya radiasi atau kebisingan untuk kru.
Kontrol sistem dapat direalisasikan melalui kotak remote control opsional untuk kontrol dua arah lokal dan jarak jauh. Bertemu di tempat dan operasi jarak jauh. Seluruh prosesnya nyaman, intuitif dan andal.Data kerja sistem dapat disimpan dan dicatat untuk mencerminkan operasi peralatan selama perjalanan kapal,dan dapat menyediakan catatan operasi kerja sesuai dengan persyaratan departemen inspeksi, dengan pelacakan jangka panjang.
Prinsip Kerja
Sistem ini mencakup Filter, Reaktor UV, Unit Kontrol, Kabinet Daya, dan Katup Listrik, peralatan pemantauan, perangkat pengambilan sampel dan pipa.Mode kerja umum termasuk proses ballasting dan de-ballasting, serta penghapusan balast dan bypass darurat.
Teknis Spesifikasi
| Model | LS500 |
| Kapasitas (m3/h): | 500 |
| Filter × Qty: | LSF-500 ×1 |
| Reaktor UV × Qty: | LSV-500 × 1 |
| Unit kontrol × Qty: | LSC-1L × 1 |
| Unit remote control × Qty: | LSC-2R × 1 |
| Unit daya × Qty: | LSP-1 × 1 |
| Kekuatan nominal (kW): | 57.5 |
| Penandaan eks-buktinya | Ex d e ib px IIC T4 Gb |
Kekuatan Konsumsi
|
komponen |
Konsumsi Daya (kW) | |
|
Beban terus menerus |
Beban intermiten |
|
| Lokal cunit kontrol | 1.0 | 0.5 |
| Remote Unit kontrol | 0.5 | 0.5 |
| Kekuatan lemari | 48 | / |
| Pompa backflush | / | 7.5 |
| subtotal | 49 | 8.5 |
| Total | 57.5 | |
BekerjaKetentuan
| Artikel | Kondisi kerja | |
|
Kondisi Kerja |
Kelembaban |
0,95% (Peralatan di ruang mesin) |
| Suhu lingkungan | 0°55 °C | |
| Suhu air laut | 0°35 °C | |
|
Slope & Swing |
Statik | ≤22,5° Semua arah ≤22,5° |
| Dinamis | ≤22,5° Semua arah ≤22,5° | |
|
Elektromagnetik Kompatibilitas |
Tegangan terapung | ± 10% |
|
Tegangan bergelombang instan |
± 20% | |
| Frekuensi mengambang | ± 5% | |
|
Frekuensi yang mengambang secara instan |
± 10% (Memulihkan dalam 3 detik) |
|
|
Sumber Daya |
380 ((440) V, 50 ((60) Hz, 3Φ | |
|
Air Tawar |
Sekitar 2,5 m3/ waktu |
Untuk mengganti air laut saat menyimpan sistem. |
|
Udara terkompresi |
4-8bar Bersih dan kering |
Untuk sistem tekanan Ex-proof |
|
Saluran |
Standar pembuatan kapal adalah wajib mengenai pipa yang relevan, fasilitas pengambilan sampel dan pipa yang digunakan untuk pemadam kebakaran, dan harus mudah dibersihkan, diperiksa, dilayani dan dioperasikan.Pipa air tawar tidak boleh dicampur dengan air laut dan tekanan desain pipa tidak boleh melebihi 1.0MPa. |
|
|
Listrik |
Kabel yang terhubung ke sistem harus kabel laut yang disetujui. |
|
Daftar Model Utama

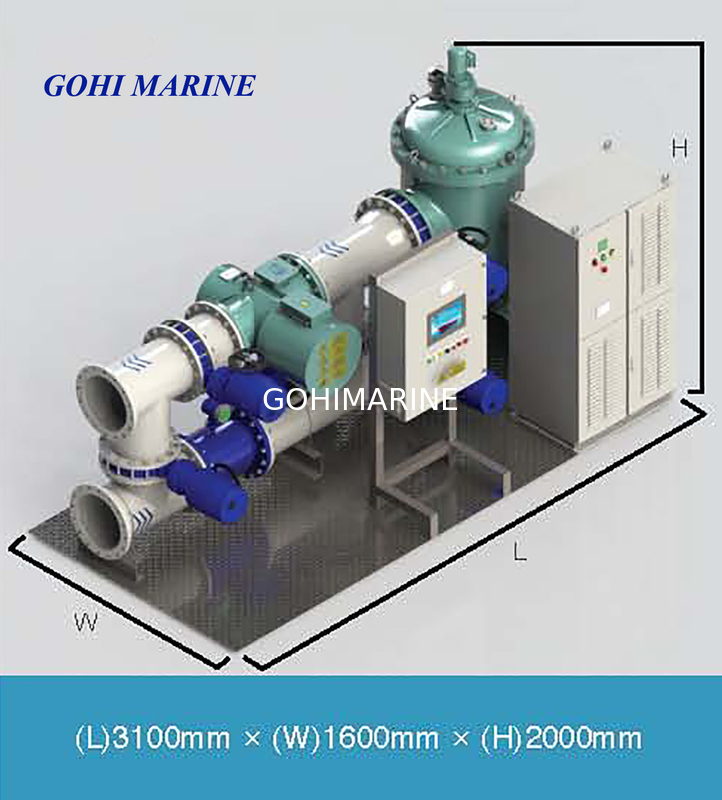

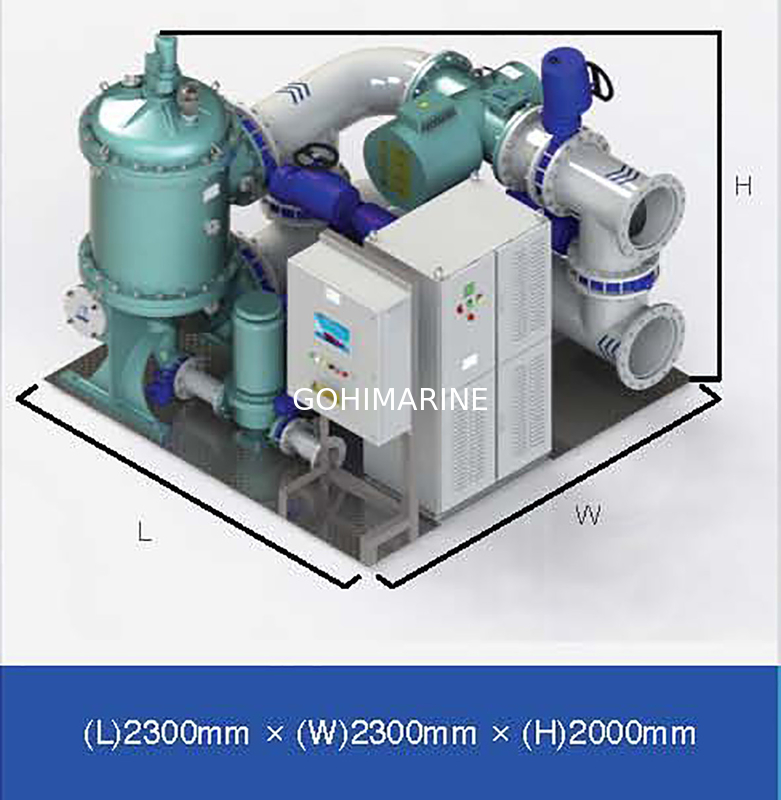

| Model | Kapasitas nominal (m3/jam) | Jangkauan kapasitas (m3/jam) | Kekuatan (KW) | Berat (ton) | Panjang (mm) | Lebar (mm) | Tinggi (mm) |
| BWS-150 | 150 | 50 sampai 150 | 22 | 1.5 | 2600 | 1000 | 1700 |
| BWS-250 | 250 | 150-250 | 26 | 2.2 | 2400 | 2100 | 1800 |
| BWS-350 | 350 | 250 sampai 350 | 35 | 2.3 | 2400 | 2100 | 1900 |
| BWS-500 | 500 | 350 sampai 500 | 50 | 2.4 | 2400 | 2100 | 2000 |
| BWS-850 | 850 | 500-850 | 74 | 3.0 | 3100 | 2400 | 2300 |
| BWS-1150 | 1150 | 850-1150 | 98 | 3.3 | 3500 | 2500 | 2300 |
| BWS-1500 | 1500 | 1150-1500 | 123 | 4.1 | 4500 | 3000 | 2400 |
| BWS-1700 | 1700 | 1500-1700 | 146 | 5.9 | 5000 | 3100 | 2300 |
| BWS-2300 | 2300 | 1700-2300 | 194 | 6.5 | 5500 | 3800 | 2300 |
| BWS-3000 | 3000 | 2300-3000 | 243 | 8.2 | 6500 | 4500 | 2400 |
Automatic Backflush Filter sebagai langkah pertama dari sistem ini dirancang khusus untuk penyaringan air ballast,yang memiliki elemen mesh halus yang bertujuan untuk menghilangkan mikroba dan sedimen dengan ukuran lebih besar dari 50μm.
Filter mengadopsi konsep terbaru dari backflush otomatis untuk memenuhi filtrasi dan pembersihan layar secara efisien pada saat yang sama,backflush dimulai secara otomatis berdasarkan tekanan diferensial sementara filtrasi berlanjut, tanpa operasi manual lain di tempat yang diperlukan.
Filter berfungsi hanya dalam proses Ballasting sementara ia diabaikan dalam proses De-Ballasting dan proses By-pass.
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
